Menghitung Nilai Tegangan Output ( Vout ) pada Suatu Rangkaian Penyearah Sederhana dengan Menggunakan Bahasa Pemrograman Pascal

-


                                                                Gambar Rangkaian Dioda

      Pada gambar rangkaian dioda saya menggunakan sumber tegangan Vs = 10 Volt, R = 100 Ω dan dioda bahan silicon. rumus untuk mencari Vak (tegangan pada anoda dan katoda) dan rumus untuk mencari tegangan output (Vout). Vak merupakan rumus untuk menghitung tegangan pada dioda jika tegangannya diatas 0,7 V maka dioda tersebut aktif.


      Pada gambar rangkaian di atas saya akan menghitung tegangan pada dioda (Vak) apakah dioda tersebut aktif atau tidak aktif dan menghitung berapa tegangan keluaran (Vout) dengan menggunakan bahasa pemrograman Pascal. Berikut ini adalah listing programnya :

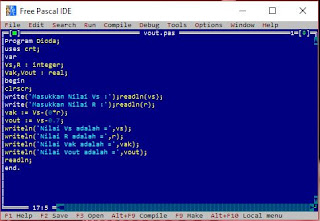

Listing Program





                                                                   Hasil Listing Program


Sesaat setelah program di run akan muncul seperti tampilan diatas, lalu akan diminta memasukkan nilai Vs dan R setelah menekan tombol enter akan muncul hasil Vak yaitu 10 Volt maka kondisi dioda ON, dan menghasilkan tegangan output (Vout) sebesar 9,3 Volt.
